今日課題：大家在挑選止回閥產品時，經常會碰到的疑慮，關于旋啟式止回閥和橡膠瓣止回閥兩個運作原理類似的止回閥，該如何選擇？?jī)烧咧g又有何區別？

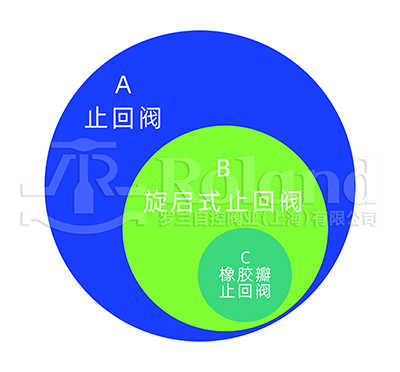

#首先，我們先來理清它們的前世今生，我們看下圖所示：

現在，我們通過圖示可以知道：橡膠瓣止回閥是旋啟式止回閥的一種分類，這也解釋了為什么該閥門與我們平時常見的旋啟式止回閥有類似的功用和相似的工作原理。

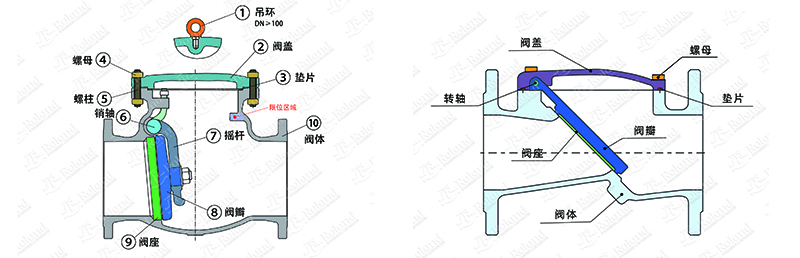

#接下來，讓我們通過兩者的結構圖來找找它們的相似處與不同點。

相同點：

1、相似的閥體結構：

主要零件都為：閥蓋、墊片、閥瓣、閥座、銷軸和閥體組成。

2、相似的運轉動作：

采用內裝搖臂旋啟式結構，閥瓣繞轉軸作旋轉運動，閥腔內設置有限位區域，閥瓣最大開啟角度有限制，防止閥瓣無法正常歸位，閥瓣在流體壓力作用下開啟，流體從進口端流向出口端。

3、相似的工作原理：

當介質流入到進口端時，由于介質的作用壓力大于閥瓣的自身重量，閥瓣被介質壓力頂開并旋轉向上移動，此時閥門被打開，介質順利通過閥體通道。反之介質倒流時，進口端的介質壓力小于出口端，出口端的介質壓力帶動閥瓣一起旋轉向下移動，直至閥瓣徹底關上，阻斷介質回流。

不同點：

1、閥體材質不同：

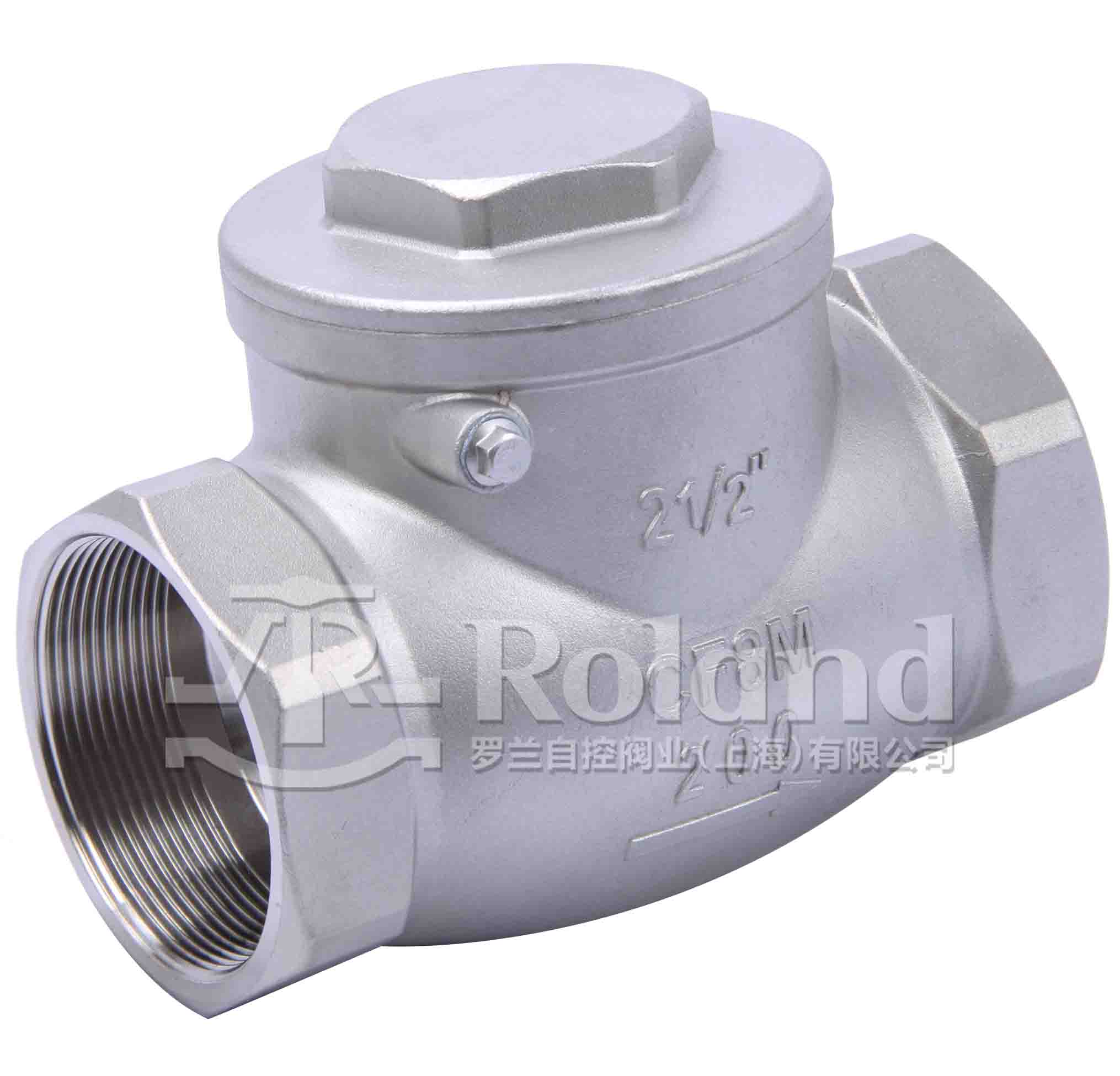

旋啟式止回閥：不銹鋼、鑄鋼

橡膠瓣止回閥：球墨鑄鐵

閥體材質的不同導致它們的適用介質也不同 ↓

2、適用介質不同：

旋啟式止回閥：一般適用的介質有：水、蒸汽和油品等，選用不銹鋼材質還可適用的介質有：如硝酸和醋酸等弱酸類介質、強氧化性介質、尿素等，適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

橡膠瓣止回閥：水。

適用介質的不同導致它們要面臨的工況也不同 ↓

3、應用工況不同：

旋啟式止回閥：廣泛應用于石油、化工、制藥、火力電站、電力行業等各種工況的管路上，止回閥常用作抽水裝置的底閥，可以阻止水的回流。

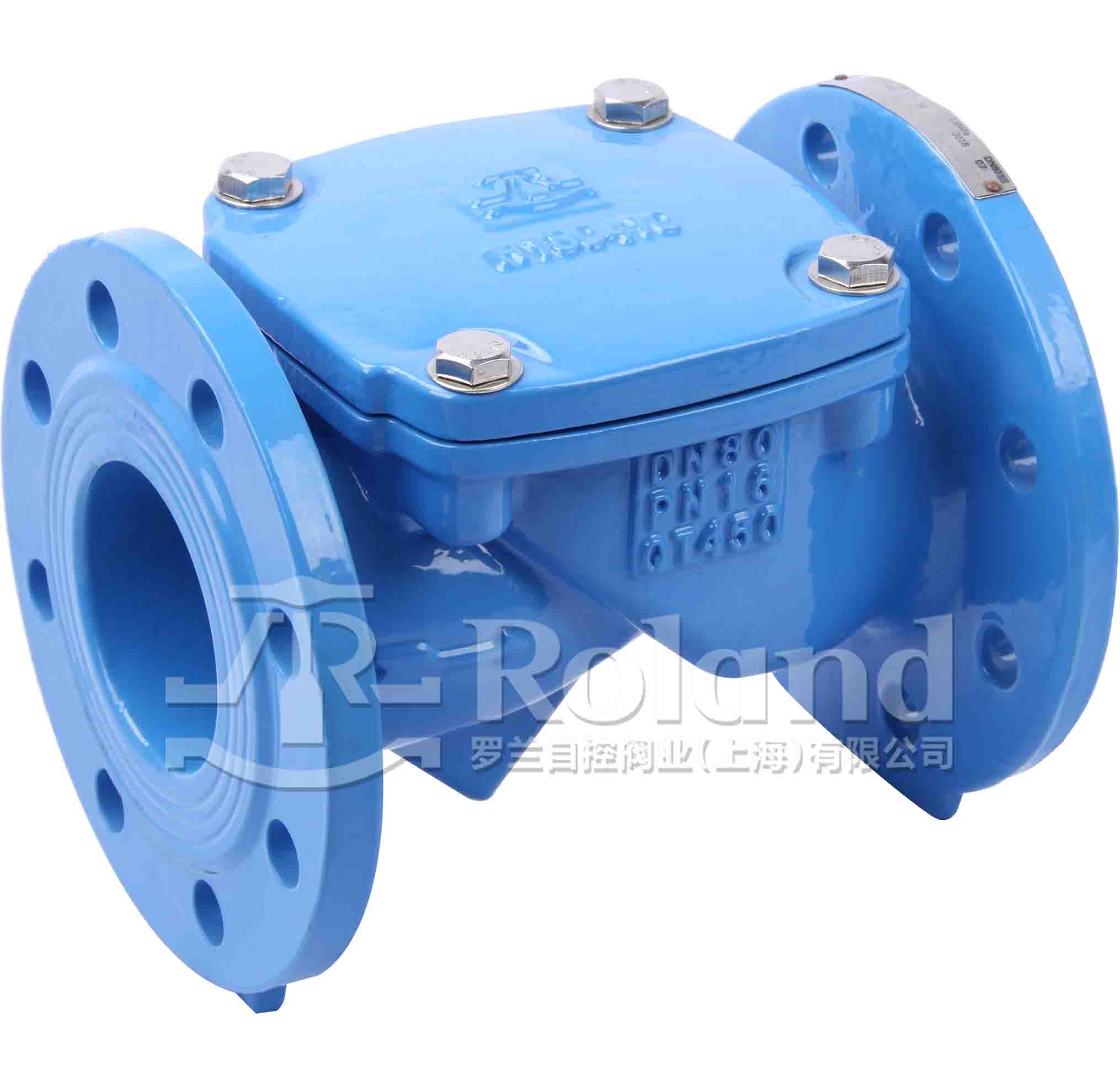

橡膠瓣止回閥：采用全流面積式設計，具有水頭損失小，不易堆積雜物等特性。所以特別適用于給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。還可安裝在蓄水池進出水管的旁通管上，以防止池水全流至給水系統中。

但歸根結底來看，造成兩者最大不同的，還是由于閥瓣的組成不同 ↓

4、密封形式不同：

旋啟式止回閥：硬密封。閥瓣和閥座密封面都是采用鐵基合金或司太立鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，底子”夠硬“，所以更抗造，能適應更多工況！

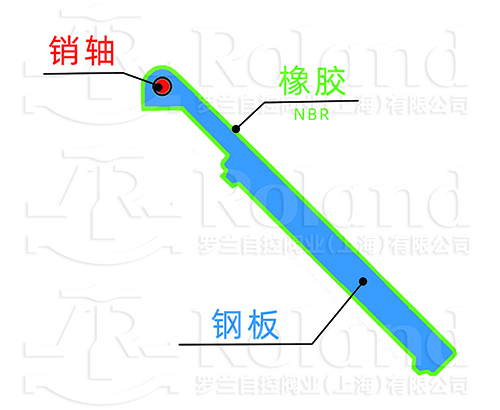

橡膠瓣止回閥：軟密封。它的閥瓣是由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，所以叫做”橡膠瓣“。

密封形式的不同，導致了它們的適用介質溫度也不同 ↓

5、適用溫度不同：

旋啟式止回閥-硬密封，適用介質溫度為：≤350℃。

橡膠瓣止回閥-軟密封，密封材質為：NBR，適用介質溫度為：-29℃~80℃。
